電気主任技術者 技術メモ

トラブル内容

PASのSOG試験をする際、SOG本体に接続されていたP1P2の線を外さないまま、P1P2に試験器から電圧を印加。 P1P2の線はPAS内部のVTに繋がっており、そこから逆昇圧され、高電圧が高圧ケーブル～キュービクルのジスコン１次側まで充電状態となった。 キュービクル内で清掃していた作業者がDS１次側に触れた時、感電した。

原因・予想

• SOGのP1P2を外さず、電圧を印加してしまった。
• PASとSOGの配線の意味を理解していなかった。

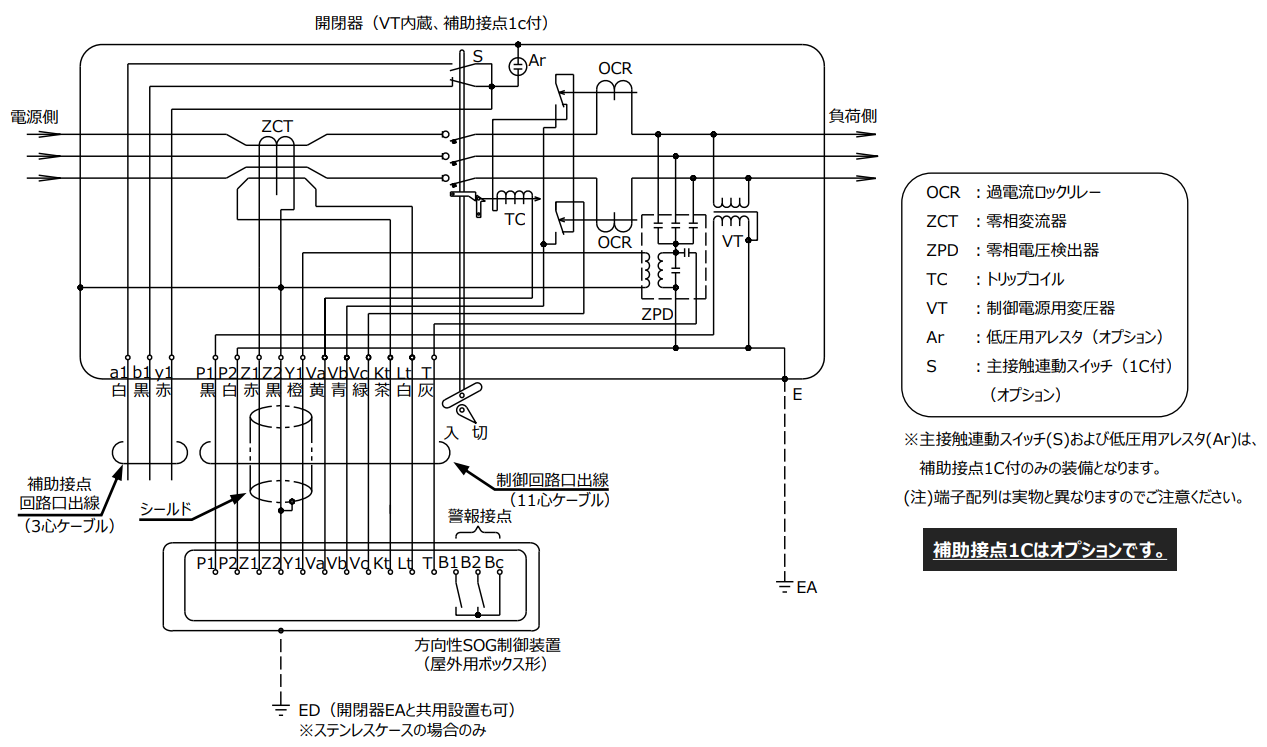

PASとSOGの配線図

考えられる危険性

• キュービクル内の作業者が充電されていることに気が付かず感電する。
• PAS内臓のVT（50VA程度）が逆昇圧により高圧回路が充電され静電容量による充電電流が発生するとVT焼損の可能性も考えられる。
• キュービクルのジスコンやVCBが投入されている状態で逆昇圧するとケーブル含むすべてが充電状態となりさらに大きな充電電流が流れる可能性。
