トラブル内容

• DGRの試験中、VCBトリップ用電源と、DGR制御用電源の２つに電源を供給しながら試験する予定であった。
• 通常運用では、トリップ用電源はMCCBから、DGR制御電源はVT２次側から供給されていた。
• 該当MCCBをOFFにして２次側へ電圧供給し、かつVTTから電圧供給したが、VT２次側とVTTの間にあるヒューズを外し忘れていたため、VT２次側にAC100Vが印加され、VTで昇圧され、高電圧が高圧母線に充電される事態となった。

原因・予想

• 高圧VT2次側とVTTとの間にあるヒューズの存在を忘れていた

対策

• 目視で線番を追い、VT２次側の線番とVTTの線番が一致することを確認する
• 停電前に現場をよく見て把握し、VT２次側のヒューズの存在を認識する
• VTTから供給せずDGRのP1P2を離線して本体に直接制御電源を印加する

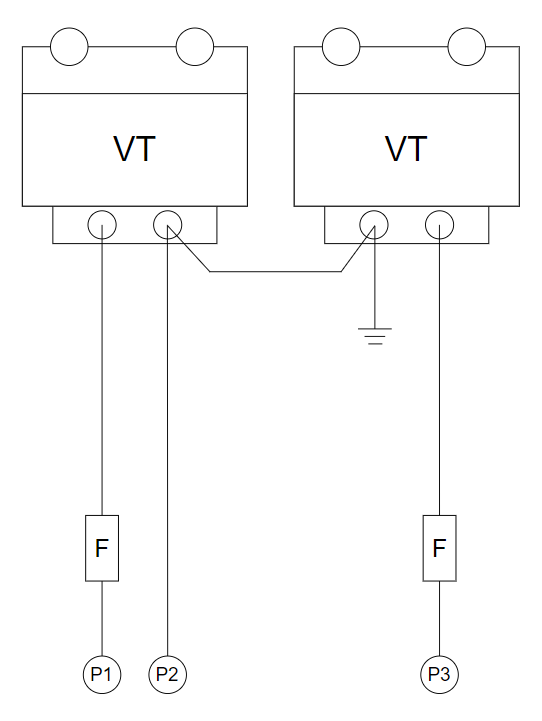

高圧VT２次側の配線例

その他

• DGRには、電圧引き外しタイプ、OCRとの電流引き外し併用タイプ、自己保持タイプなど様々あるので試験時は要注意。
• ヒューズを外しても、P1とP3の２つの回路を切るだけであり、P2（VT２次側の中間）には接続状態なので、メガーで確認してもゼロになってしまう可能性あり。
