← 一覧へ戻る警報出し試験(シーケンス試験)
- LBSのPF溶断、変圧器温度異常、過負荷異常、コンデンサ異常、リアクトル異常など、盤の表にオレンジ色の表示灯がついている。
- 異常があった際に、そのランプが点灯すると同時にブザー音が鳴る。
- それらが正常に働くか、制御電源を入力した状態で各a接点を動作させ確認する試験のこと。
試験方法
- 正確には電気設備図面のシーケンス回路に詳しく書いてあるのでそれを見る。
- それがなく、現場で判断する場合はまずオレンジ表示灯の裏の線番を見る。
- たいだいそこに制御電源の線番名の片方が書いてある。もう一方は警報回路番号。
- 制御電源のMCCBをOFFにして、2次側に電源を入力する(ACかDCかは停電前に確認)
- PFであればストライカを手動で動作、コンデンサであればa接点を短絡、サーマルリレーであればテストボタンなど、各a接点を動作または短絡させる。
試験用道具

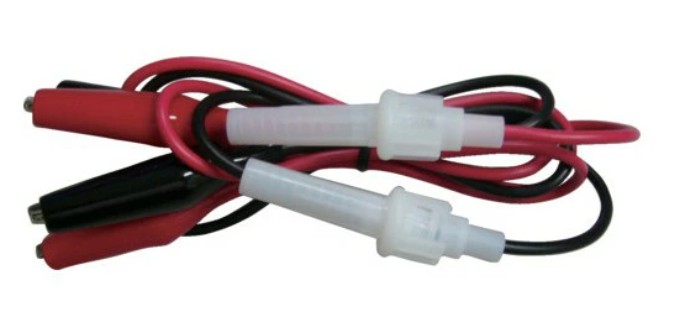

- ヒューズホルダー付テストリード。もし先端を尖らせたかったらペンチで潰せばできるかも。
- ヒューズなしは絶対ダメ。短絡させた時にパワーリレーやその先にあるランプ灯を壊す可能性。
裏技
- 例えばPF溶断やリアクトルなど手が届きにくい場所にあるa接点の場合、盤の横についているパワーリレーを操作することで確認できる。
- パワーリレーのコイルへの電圧印加部2端子に電圧が加われば、パワーリレーが動作し、それに対応する警報ランプが点灯する。
- パワーリレーのコイル部の線番2つを確認し、制御電源がどこから来ているか確認し、電圧を印加状態にしておく。
- ヒューズ付き短絡線を使用し、コイル部へ電圧が乗るような短絡方法を実施する(間違うとショートで故障するので要注意)

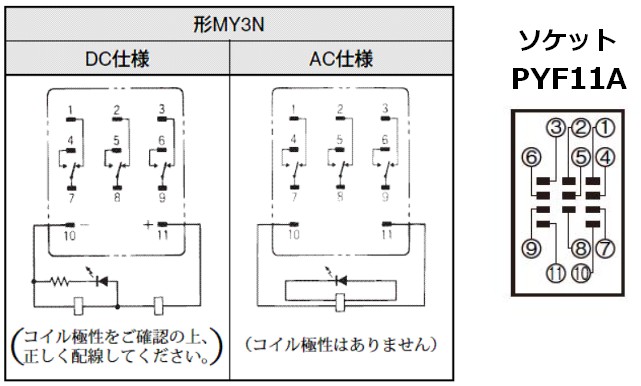

- パワーリレー(omron PYF11A)とソケット(omron MY3)
警報一覧
- OCR⇒OCR裏面端子の警報a接点
- LBSのPF溶断⇒LBSのヒューズストライカと連動するa接点
- トランス温度異常⇒変圧器の温度計についているa接点
- 過負荷異常⇒サーマルリレーの警報a接点
- 漏電異常⇒LGRの警報a接点
- リアクトル異常⇒リアクトル本体側面についてるa接点
- コンデンサ異常⇒コンデンサ本体側面についてるa接点
注意点
- 制御電源が入っていなければ、どんなにa接点を短絡させても何も起こらない
- テストリードで短絡させる際、電源側を短絡させるような操作をするとショート⇒端子が焦げる
